Контроллер HMI Volcano HY
Контроллер HMI Volcano HY

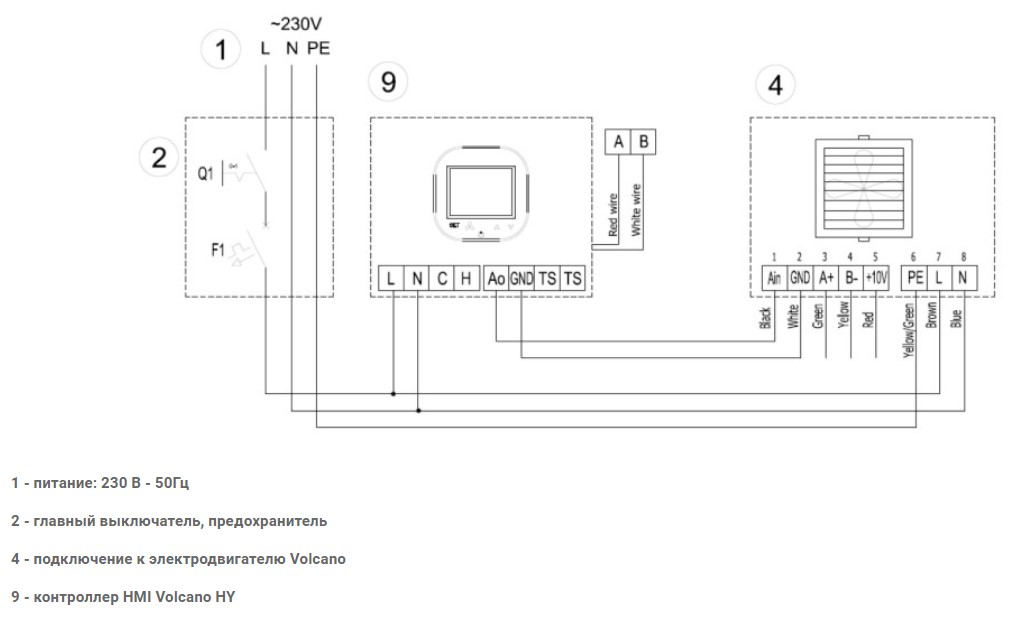

Схема підключення
Опис режимів роботи:
- AUTO: Автоматичний режим роботи
- MANUAL: значення встановлюється користувачем в діапазоні 15-100%. Щоб змінити продуктивність вентилятора, натисніть і потім встановіть бажане значення в діапазоні від 15-100% або виберіть значення 0% (відключення роботи вентилятора) за допомогою [+] і [-]. При виборі значення менш ніж 15% автоматично буде встановлено значення продуктивності - 0%. Збільшення значення з 0%, автоматично встановлює рівень продуктивності - 15%.
- AntiFrost (): Захист від замерзання опалювального агрегату. Якщо температура падає нижче заданого значення, двох ходовий клапан відкривається на повний проток теплоносія. Функція працює навіть з відключеним контролером або поза робочим часом, установленим відповідно до календаря, за умови, що контролер підключений до джерела живлення 230 В змінного струму. Функція так само працює і в робочому режимі «1» або «2» згідно п. 7 в режимі програмування;
- Нагрівання (): режим нагрівання;
- Охолодження (): режим охолодження.
- Вентиляція (): режим вентиляції.
- Режим нагрівання і вентиляції (+)
- Режим охолодження і вентиляції (+)
Технічні характеристики: Контроллер HMI Volcano HY
- Напруга, В: 220
- Споживана потужність, Вт: 1,5
- Виходи 1: аналоговий вихід 0-10; Imax = 20 mA
- Виходи 2: релейних виходу (250 В AC, AC1 500 ВA для 230 В AC)
- Вага, кг: 0,015
